MENGENAL SISTEM FREKUENSI GELOMBANG AM

Substansi :

• Spektrum Frekuensi Gelombang AM Terdiri 3 Bagian
• Bentuk Spektrum Frekuensi Gelombang AM
• Cara Menghitung dan Menggambar Spektrum
• Pemancar AM
• Blok diagram pemancar AM

Spektrum Gelombang AM Terdiri 3 Bagian :

• Frekuensi pembawa / Frequency Carrier (FC)
• Frekuensi jalur sampling bawah (FLSB)
• Frekuensi jalur sampling atas (FUSB)

FC = FM + FLSB atau FC = FUSB - FM
FLSB = FC - FM dan FUSB = FC + FM

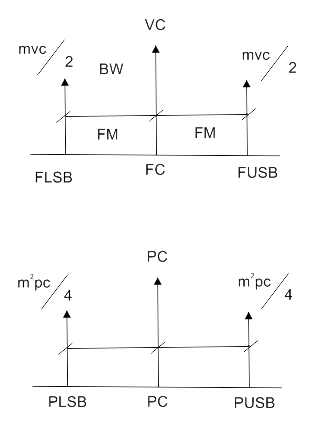

Bentuk Spektrum Frekuensi AM

Spektrum Gelombang AM

PLSB = PC - PSB

PUSB = PC + PSB

Contoh :
Daya total suatu signal AM adalah 1000W

• Tentukan Daya yang ditransmisikan (dipancarkan) pada frekuensi carrier dan juga daya pada masing-masing jalur sampling (PLSB dan PUSB) jika indeks modulasinya adalah 100%
• Buatlah sketsa spektrum frekuensinya!

Diketahui :

Pt = 1000W

m = 100%  = 1

Ditanyakan :
PC, PLSB, PUSB & Spektrum Frekuensi ?

Penyelesaian :

Pt             = PC (1 + m²/2)

PC           = Pt / 1 + m²/2

                = 1000/1 + I²/2

                = 1000/ 3/2

                = 2000/3

                = 666,7 W

Pt            = PC (1 + m²/2)

               = PC + m²PC/2

PSB        = PLSB + PUSB  / m²PC/2

PLSB       = PSB/2

                = m²PC/2  / 2/2

                = m²PC/4

                = 1 x 2000 / 3x4

                = 2000/12

                = 166,7 W

PUSB      = PLSB

                = 166,7 w

Spektrum Frekuensinya :

Pemancar AM

Suatu perangkat elektronik yang terdiri dari Audio production, Radio (frekuensi tinggi) dan Penguat, bagian Audio production terdiri dari microphone, penguat AF, sedangkan bagian AF terdiri dari Osilator --> Buffer dan Bagian Penguat terdiri dari Modulator, Penguat RF, dan Antenna.

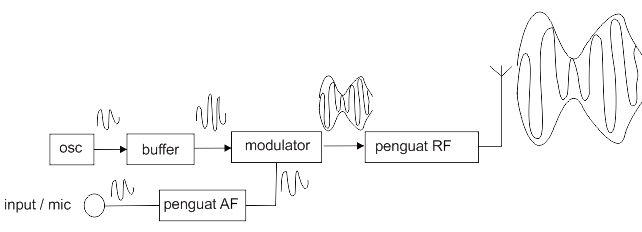

Blok diagram pemancar AM

Blok Diagram Pemancar AM

Keterangan:

• OSC : untuk memproduksi atau membangkitkan frekuensi tinggi (RF)
• BUFFER : menguatkan signal RF
• MODULATOR : untuk memodulasi signal RF dengan AF sehingga menjadi AM
• PENGUAT : untuk menguatkan signal AM.
