Kabel Ethernet RJ-45 yang bisa digunakan dalam LAN topologi jaringan komputer atau jenis jaringan komputer lainnya. RJ-45 memiliki 3 macam konfigurasi yang disesuaikan berdasarkan hubungan antar devicenya.

Step by Step Crimping Cable UTP (Unshielded Twisted Pair)

1. Menguji koneksi kabel
2. Menguji urutan kabel
3. Menguji kerapian isolator (masuk kedalam RJ45)
4. Menguji kerapian kabel  (rata dalam RJ45)

Detail Teknis:

1. Kupas kedua ujung kabel UTP menggunakan crimp tools dengan panjang kurang lebih 1,5cm.
2. Urutkan warna kabel sesuai dengan rule yang ingin diterapkan.
3. Ratakan ujung kabel dengan cara memotongnya secara lurus dan bersamaan.
4. Masukan ujung kabel UTP ke RJ-45 secara hati-hati.
5. Lalu, Cramping connector RJ-45 menggunakan tang cramping sampai terdengan bunyi "klik."

Konfigurasi Warna Kabel

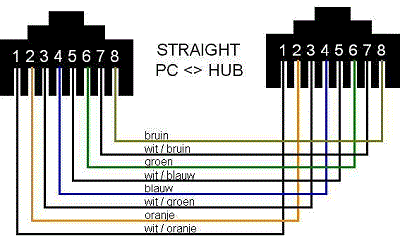

STRAIGHT

Jenis kabel ini digunakan untuk menghubungkan perangkat jaringan dengan berbagai tingkat hierarki. Contohnya, ketika kita menghubungkan PC dengan komputer dalam jaringan kantor melalui switch. Jenis kabel ini lebih umum digunakan dan relatif mudah dalam mengatur kabelnya saat instalasi konektor RJ-45.

CROSS
Jenis kabel ini digunakan untuk menghubungkan dua perangkat jaringan dengan tingkat hierarki seperti; hubungan antara PC ke PC, PC ke AP Radio, atau Router ke Router.

Perbedaan Metode STRAIGHT dan CROSS

Types	Use	Examples
Straight Through	Connects differing Networking Components together.	Computers to Routers, Modems, and other Peripherals. Connecting gaming console to router.
Crossover	Connects Devices with the same interface together.	Connecting Switches to Switches, Computers directly to another computer (peer-to-peer network) Hub to Hub, Access Point to Access Point.
Shielded STP (Shielded Twisted Pair)	Can be either Straight Through or Crossover. A foil is wrapped around the cables protecting it from Electromagnetic (EMI) and Radio Frequency Interference (RFI).	Used near Generators, Elevator Motor, and lighthing fixtures. Used near anything that may impede the cables signal.
