| MENGENAL LCD (Liquid Crystal Display) |
SUBSTANSI :
- Pengertian LCD
- Bentuk dan Struktur Liquid Crystal
- Pengaturan Struktur Liquid Crystal
- Sifat Liquid Crystal
- General Panel Working
- Polarizer
- Backlight
- Lampu Fluorescent
- Menampilkan gambar pada Panel LCD
- Teknik pemberian tegangan pada Panel
- Keuntungan LCD TV
- Teori Dasar LCD PANEL
- Blok Diagram Dasar LCD TV
Pengertian LCD
(L) Liquid : merupakan substansi/ zat yang berwujud cairan
(C) Crystal : dapat dianggap sebagia substansi/ zat yang berwujud padat/ solid crystal quartz (Kristal Kuarsa)
(D) Display/ Tampilan
Liquid Crystal merupakan substansi/ zat yang memiliki sifat diantara liquid dan solid, namun kecenderungan memiliki sifat seperti liquid, Juga sangat peka terhadap temperatur udara dan medan listrik.
Bentuk dan Struktur Liquid Crystal
Secara normal, arah/ posisi dari Liquid Crystal tidak beraturan dan membentuk arah yang tidak bersesuaian.
Molekul-molekul Liquid Crystal tidak beraturan (tampilan dg Mocroscope).

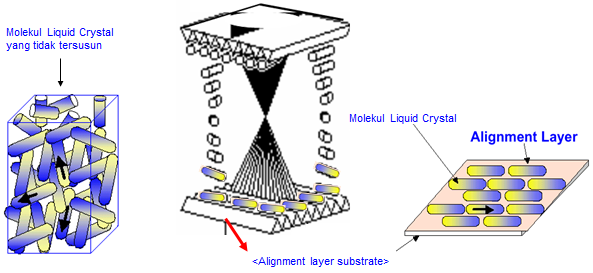

Pengaturan Struktur Liquid Crystal
Agar LC ini dapat dimanfaatkan, diperlukan suatu Plat (Layer) untuk mengatur / meluruskan posisi molekul-molekul dari Liquid Crystal yang dinamakan Alignment Layer Substrate.
Sifat Liquid Crystal
Salah satu dari sifat Liquid Crystal adalah dapat dipengaruhi oleh aliran listrik. Dengan demikian memberikan arus listrik pada LC tersebut akan membuat perubahan posisi molekul-molekulnya beberapa derajat tergantung dari besar kecilnya arus yang diberikan.
Dari beberapa type Liquid Crystal salah satunya adalah Twisted Nematic (TN) yang secara alamiah memiliki struktur LC yang membelit (TWISTED).

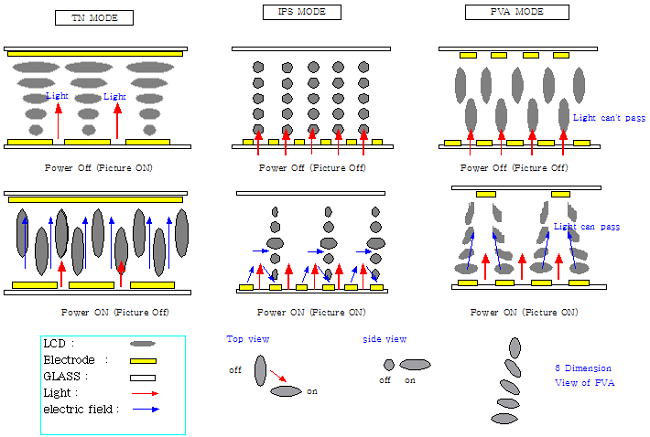

General Panel Working

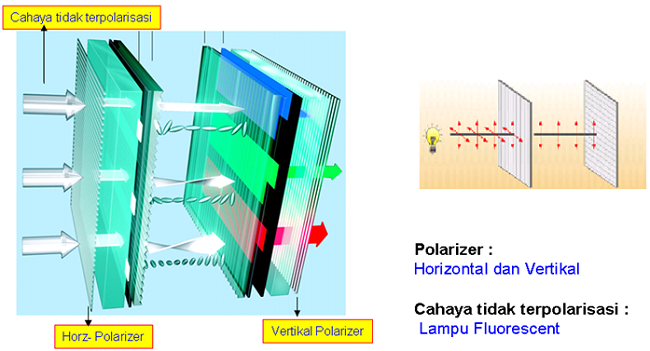

Polarizer
Polarizer adalah lapisan (layer) yang berfungsi untuk melawan cahaya pada satu arah saja.

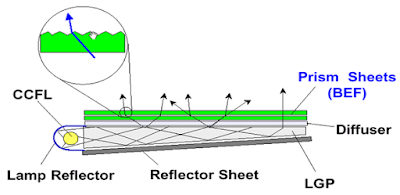

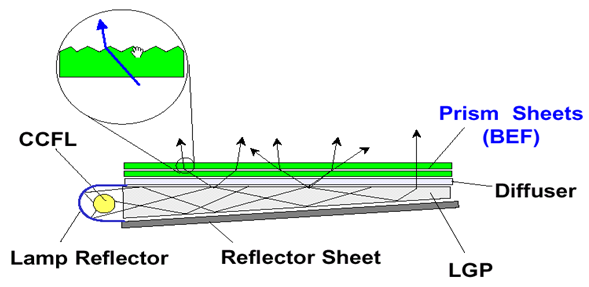

Backlight
Backlight adalah bagian sangat penting karena LCD tidak dapat meradiasikan cahayanya sendiri.
Backlight terdiri dari :
- Sebuah Lampu Fluorescent : Menghasilkan cahaya
- Diffuser : Memperbaiki arah penyebaran cahaya dari Lampu
- Dua Lembar Prisma : Memberikan arah cahaya dengan benar
- Reflector : Pemantul cahaya lampu
- Lembar Reflector : Lembar pemantul cahaya
Lampu Fluorescent
Secara fisik, penghasil Cahaya fluorescent sering berupa tabung gelas yang panjang yang menghasilkan cahaya yang berwarna putih. Didalam tabung gelas tersebut terdapat uap mercury (air raksa) bertekanan rendah.
Saat berionisasi, uap mercury tersebut akan memancarkan cahaya ultraviolet. Karena dibagian dalam tabung fluorescent tersebut dilapisi dengan phosphor, maka energi cahaya ultraviolet tadi akan dipancarkan dalam bentuk cahaya yang dapat terlihat. Jadi, cahaya yang kita lihat dari tabung fluorescent adalah cahaya yang diberikan oleh lapisan phosphor pada bagian dalam tabung gelas tersebut.
Contoh perbandingan ukuran Lampu Flourescent

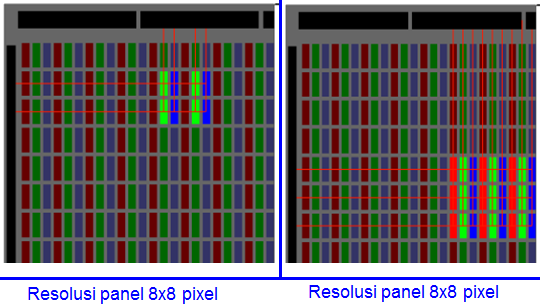

Menampilkan gambar pada Panel LCD
Secara sederhana dilakukan dengan jalan memberikan tegangan secara Matrik ke pin-pin masing-masing pixel yang sesuai.
Secara Aktual
Pin a, b = Gate Terminal
Pin 1, 2, 3 = Data Terminal
Pin a, b hanya berfungsi sebagai on/ off saja
-> Hanya terdiri dari Level 1 dan 0 (On/ Off)
Pin 1, 2, 3 berfungsi sebagai pengatur level warna yang akan tampil
-> Jumlah warna yang bisa ditampilkan tergantung pada kedalaman bit yang dipergunakan.

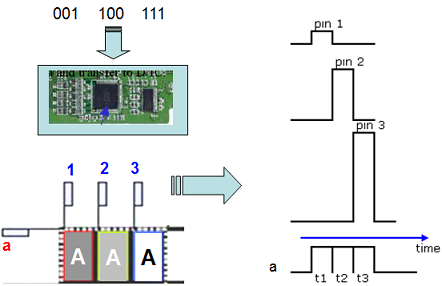

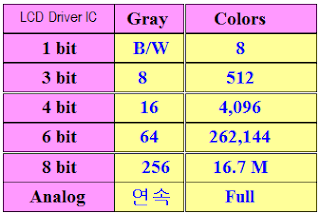

Teknik Pemberian Tegangan Pada Panel

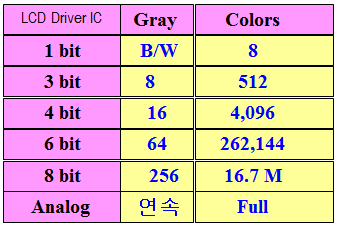

Dalam hal Panel Hitam Putih dengan menggunakan Level 3 bit.
# of Color = Jumlah maksimal warna yang dapat tampil pada Panel
Contoh :
Jika menggunakan teknologi 12 bit maka jumlah warna yang bisa tampil pada panel adalah :
68.719.476.736 = 68,7 Milyar warna.
Keuntungan LCD TV
- Ketajaman dan resolusi Tinggi
- Tipis dan Ringan
- Komsumsi Daya yang Rendah
- Real HDTV
- Long Life/Tahan Lama
Teori Dasar LCD PANEL
A). Lampu (sumber cahaya)
B). TFT mengatur LCD Array (susunan LCD)
C). LCD Array dapat mengatur jumlah cahaya (Seperti Lensa/Camera Iris )
D). Color Filter Menghasilkan warna RGB

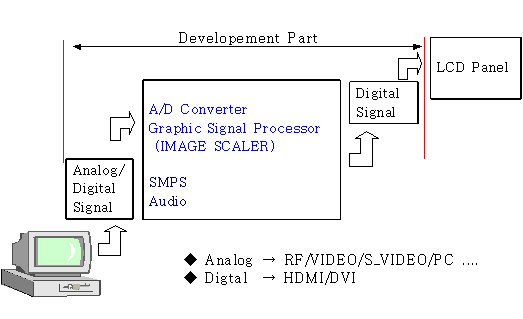

Blok Diagram Dasar LCD TV
Sumber:
- http://www.sharp-world.com/
