| Penguat Kelas D |
SUBSTANSI :
- Driver Gate
- MOSFET
- Kemasan
- Contoh Rangkaian Amplifier 200W
Kelebihan Penguat Kelas D
- Amplifier lebih kecil
- Efisiensi Tinggi
- Ukuran Lebih Kecil
- Setengah Jembatan
- Suara Lebih baik
- Perbaikan THD
- Proses Modulasi Digital
Model Penguat Audio Kelas D
 |
| Amplifier Tradisional/Kuno |
Amplifier Kelas AB menggunakan regulasi linear untuk memodulasi output.
Efisiensi =30% pada kenaikan suhu kondisi pengujian.
Bagaimana Penguat Kelas D Bekerja?
 |
| Konsep Penguat Kelas D |
Amplifier kelas D menggunakan mosfet sebagai pengganti saklar ON/OFF. Teknik PWM dipergunakan untuk mengekspresikan sinyal audio analog dengan dua keadaan ON dan OFF pada keluaran tegangan.
Operasi Dasar PWM (Pulse Width Modulation)
 |
| Pulse Width Modulation |
Analogi Dengan Buck Konverter
 |
| Analogi Penguat D |
HALF BRIDGE VS FULL BRIDGE
PENYEBAB UTAMA CACAT
DEAD TIME DAN THD (Total Harmonic Distortion)
POMPA TEGANGAN
DRIVER GATE
Sumber Tegangan Boot Strap
Ketika tegangan pull down ke ground melalui FET bagian bawah,kapasitor bootstrap mengisi muatan melalui dioda. Dari tegangan Vcc, kemudian sebagai suplay tegangan Vbs.
 |
| Layout Driver |
Induktansi Stray LD1 + LS1 memberikan undershoot / menyasar kebawah tegangan VS melewati ground.
DIAGRAM BLOK DRIVER
Benefit :
- Operasi penuh sampai 200V
- Disipasi daya yang rendah pada frekuensi tinggi
- Tegangan input logic 3,3-5V
- Propagasi delay cocok untuk kedua kanal
- Berukuran kecil
BAGAIMANA MOSFET BEKERJA?
Mosfet adalah saklar daya yang dikontrol tegangan. Tegangan harus diberikan pada gate dan source untuk mengalirkan arus dari Drain.
MOSFET tersedia dalam bentuk package IC untuk perancangan PCB diperlukan bentuk nyata dari komponen tersebut.
PERHITUNGAN WAKTU PENSAKLARAN
 |
| Pensaklaran FET |
Resistansi gate naik dan arus gate turun pemuatan Qg naik menyebabkan waktu pensaklaran naik.

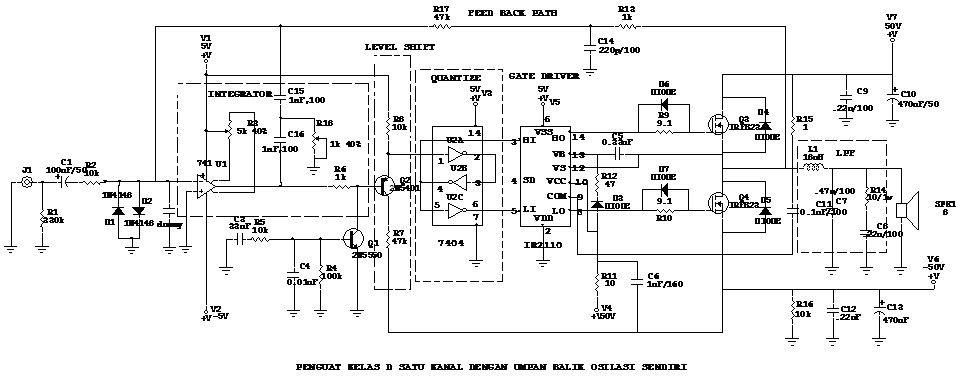

REFERENSI RANCANGAN AMPLIFIER KELAS D
 |
| Skematik Amplifier Kelas D |
