Contoh Rancangan Sistem Informasi - Tugas IMK

Buatlah sebuah rancangan sistem informasi yang terdiri dari:

1. Desain Menu
2. Normalisasi
3. Kamus Data Tabel
4. Diagram Alir Data (DAD) / Data Flow Diagram (DFD)
5. Flow Chart Sistem
6. Flow Chart Program
7. Desain Input
8. Desain Output

Penyelesaian:

1. Desain Menu

Menu Utama (Administrator)

Sub Menu Kendaraan

Sub Menu Laporan

2. Normalisasi

Data Tidak Normal

user_list

username

userpassword

usertype

keterangan

sisa_tempat

tanggal

sisa

parking

no_plat

jam_masuk

operator_masuk

jam_keluar

operator_keluar

biaya

setting_id

setting_value

set_id

jam1

jam2

Normal Pertama (1NF)
user_list		biaya_parkir		parking
username		jam1		tanggal
userpassword		jam2		no_plat
user_type		biaya		jam_masuk
keterangan				op_masuk
		setting_id		jam_keluar
sisa_tempat		set_id		op_keluar
tanggal		set_value		biaya
sisa				keterangan

3. Kamus Data Tabel

Tabel Petugas

• Nama: PETUGAS
• Kunci tabel: id_petugas
• Tipe file: file master
• Kegunaan: menyimpan data petugas

No.	Nama field	Tipe	Panjang	Keterangan
1	id_petugas	character	5	id petugas
2	nama_petugas	character	30	nama petugas
3	alamat_petugas	character	50	alamat tinggal petugas
4	jenis_kelamin	logic	1	laki-laki / perempuan
5	no_hp	character	13	nomer hp petugas
6	foto_petugas	medium blob	1048576	pass foto petugas (max 1MB)
7	username	character	8	username petugas
8	password	character	16	password petugas

Tabel Kendaraan

• Nama tabel: KENDARAAN
• Kunci tabel: no_kendaraan
• Tipe file: file master
• Kegunaan: menyimpan data kendaraan

No.	Nama field	Tipe	Panjang	Keterangan
1	no_kendaraan	character	12	nomor plat kendaraan
2	nama_kendaraan	character	30	jenis dan merk kendaraan
3	nama_pemilik	character	30	nama pemilik kendaraan
4	keterangan	character	50	keterangan tambahan

Tabel Parkir

• Nama tabel: PARKIR
• Kunci tabel: no_parkir
• Tipe file: transaksi
• Kegunaan: menyimpan history / aktifitas keluar-masuk kendaraan

No.	Nama field	Tipe	Panjang	Keterangan
1	no_parkir	character	15	no. karcis
2	no_kendaraan	character	12	no. plat kendaraan
3	id_petugas	character	5	id petugas
4	tgl_masuk	date	8	tanggal masuk kendraan
5	jam_masuk	time	4	jam masuk kendaraan
6	tgl_keluar	date	8	tanggal keluar kendaraan
7	jam_keluar	time	4	jam keluar kendaraan
8	biaya	numeric	10	biaya parkir
9	keterangan	character	50	keterangan tambahan

4. Diagram Alir Data (DAD) / Data Flow Diagram (DFD)

DAD Level 0 Proses Data

DAD Level 0 Proses Transaksi

DAD Level 0 Proses Laporan

DAD Level 1 Pemasukan Data

DAD Level 1 Proses Transaksi

DAD Level 1 Laporan

5. Flow Chart System

Flow Chart System

6. Flow Chart Program

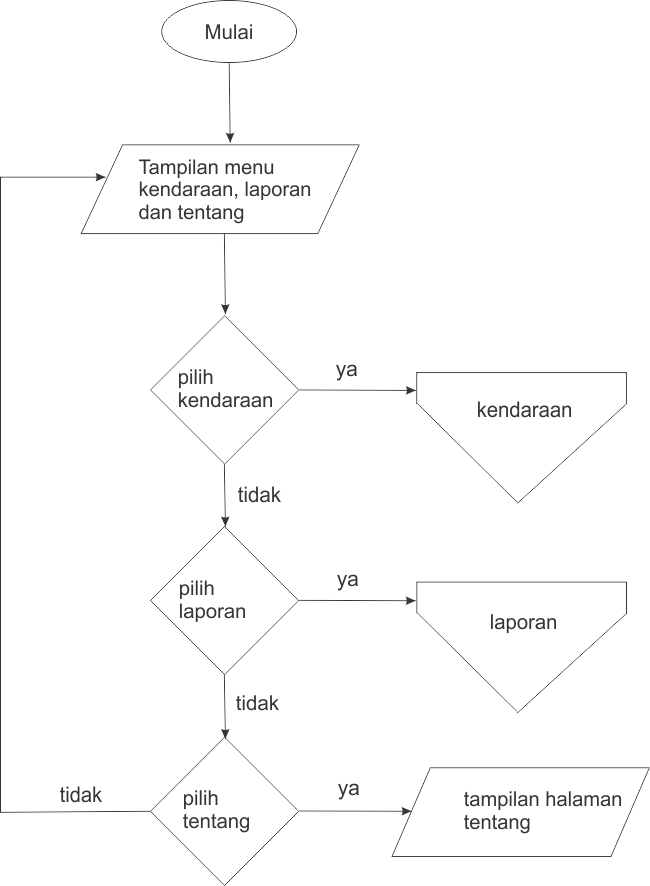

Flow Chart Program

Flow Chart Program Menu Kendaraan

Flow Chart Program Menu Laporan

7. Desain Input

Halaman Login

Halaman Registrasi (Sign up)

Halaman Input Kendaraan Masuk

Halaman Input Kendaraan Keluar

Keterangan:
Login petugas: akan / hanya bekerja bagi petugas yang sudah terdaftar.

1. tidak boleh kosong, wajib diisi dan bersifat case sensitive (field username),
2. tidak boleh kosong, wajib diisi dan bersifat case sensitive (field password),
3. field untuk nama petugas yang masih baru / belum pernah terdaftar (wajib diisi),
4. field untuk alamat petugas baru dan tidak boleh kosong,
5. pilihan untuk jenis kelamin laki-laki (L) atau perempuan (P), hanya boleh satu pilihan,
6. field untuk no. HP petugas baru, tidak boleh kosong,
7. tombol untuk upload foto, file size maksimal 1MB,
8. field untuk username, harus unik dan tidak boleh kosong,
9. field untuk password, tidak boleh kosong dan minimal 8 karakter,
10. field untuk plat no. kendaraan dan tidak boleh kosong,
11. diisi dengan dengan format Roda 2 atau Roda 4 dan tidak boleh kosong,
12. nama lengkap pemilik sesuai KTP,
13. tanggal masuk jika diklik tampil pop up tanggal / kalender,
14. jam masuk, jika diklik tampil pop up format jam,
15. tanggal masuk jika diklik tampil pop up tanggal / kalender,
16. jam masuk, jika diklik tampil pop up format jam,
17. keterangan bersifat optional, sehingga boleh diisi atau tidak.

8. Desain Output

Laporan Per Tanggal

Laporan Per Tanggal

Laporan Per Bulan

Tampilannya sama seperti di atas, hanya saja bagian header / kop laporan menerangkan bulan terkait (lampau).

Slip Masuk Parkir

Slip Masuk Parkir

Slip Keluar Parkir

Slip Keluar Parkir
